Как выбрать червячный хомут — таблица размеров, характеристики и рекомендации по применению

Существует много разных способов фиксации труб и шлангов. Одним из самых популярных являются хомуты. Это универсальные крепежные элементы, которые обеспечивают надежное соединение. Они бывают разные: проволочные, усиленные, пружинные. Однако червячные модели выделяются удобством и надежностью. В этой статье мы разберем, как выбрать червячный хомут, рассмотрим его размеры, основные характеристики, а также дадим рекомендации по применению.

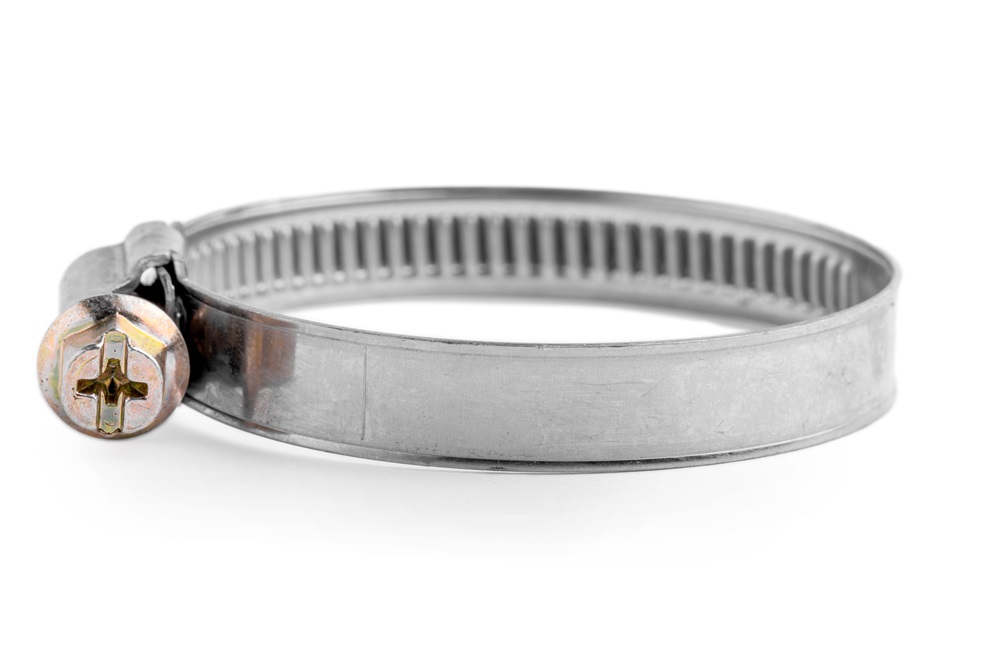

Что такое червячный хомут и зачем он нужен

Червячный хомут — это крепежное устройство, которое обеспечивает надежное соединение труб, шлангов, других цилиндрических объектов. Он состоит из металлической ленты с резьбой (зубцами) по краю и винта, который закрепляет конструкцию. При вращении винт двигается вдоль резьбы, стягивая ленту вокруг объекта. При этом давление равномерно распределяется, обеспечивая плотное и надежное крепление. Такой механизм позволяет легко подгонять крепление под нужный размер, что делает его универсальным инструментом для фиксации.

Крепеж изготавливается чаще всего из нержавеющей стали. Сплав устойчив к коррозии, выдерживает воздействие высоких температур, влажности и химических веществ. Для менее агрессивных условий могут использоваться модели из оцинкованной стали или комбинации металла с пластиком.

Основные характеристики червячных хомутов

Металлические крепежи выдерживают высокие температуры, устойчивы к вибрации, высокому давлению. Гладкая внутренняя поверхность предотвращает повреждение шланга или трубы при затягивании.

Каждый хомут рассчитан на определенный диапазон диаметров. Минимальный или максимальный размеры указываются производителем. Например, изделия с диапазоном 8–12 мм подойдет для тонких шлангов, а модель 32–50 мм — для более крупных соединений. Выбор диаметра важен: слишком маленький не закрепит соединение, а слишком большой не обеспечивает достаточной герметичности. Теоретически, стяжную ленту можно подогнать под любой размер. Из двух-трех небольших хомутов можно собрать один большой. Однако лучше купить крепежный элемент сразу по размеру, чтобы обеспечить максимальную надежность, герметичность. В целом диаметр хомутного крепления может быть от 8 до 290 мм.

Ширина ленты от 9 до 12 мм для стандартных моделей и может быть больше у усиленных вариантов. Более широкая лента равномерно распределяет нагрузку, предотвращая повреждение мягких материалов. Толщина ленты обычно составляет от 0,6 до 0,8 мм. Чем толще лента, тем она прочнее, но это может усложнить установку на малых диаметрах.

Таблица размеров червячных хомутов

В описании к товару обычно указывается размер крепежа. Параметры также часто зашифрованы в названии товара. Например, в нашем каталоге есть хомут червячный INOXHUB 20-32/9 W1. Из наименования становится ясно, что крепеж имеет диаметр 20-32 мм, а толщина ленты — 9 мм. W1 означает класс изделия, лента изготовлена из оцинкованной стали. О видах мы еще поговорим далее. Размеры также могут быть отчеканены на винтовой части крепежного изделия.

Некоторые производители, особенно зарубежные, используют дюймы для обозначения диаметра, что может вызвать сложности у российского пользователя. Представленная ниже таблица поможет разобраться с дюймовыми параметрами.

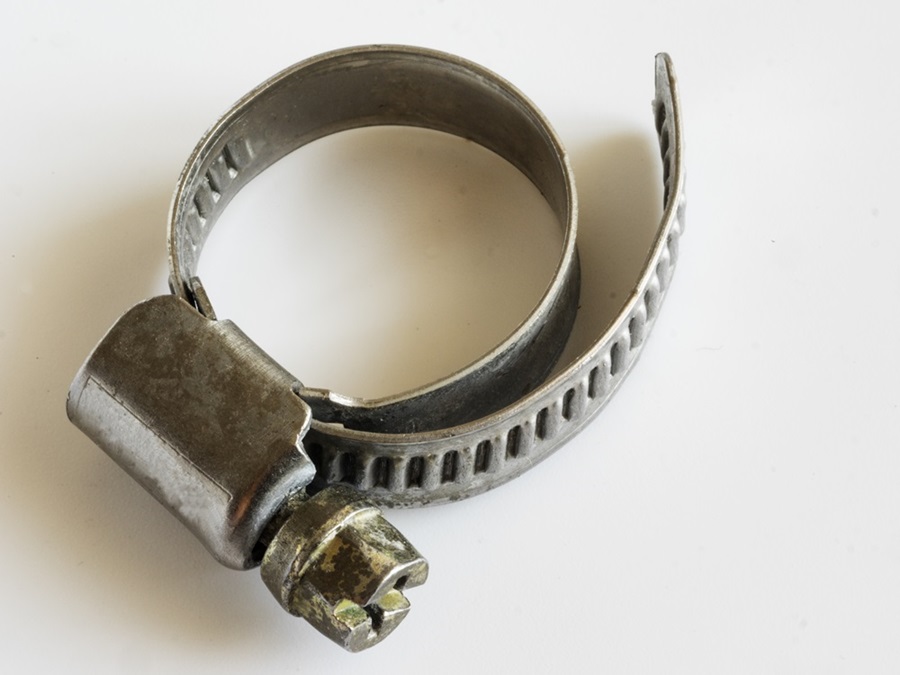

Преимущества червячных хомутов по сравнению с другими типами крепежей

• Легко устанавливаются, регулируются без специальных инструментов, можно точно настроить диаметр крепежа.
• Обеспечивают надежное соединение, нагрузка распределена равномерно.
• Можно подогнать диаметр, регулировать силу натягивания ленты.
• Устойчивы к нагрузкам, вибрации, воздействию высоких, низких температур, влажности, химических веществ.
• Долгий срок службы, многократное использование в разных ситуациях.

Виды червячных хомутов и их особенности

Крепежные изделия классифицируются по конструкции ленты и механизму фиксации. Каждая разновидность обладает своими характеристиками, которые определяют область применения.

1. Разновидности по типу ленты

Ленты со сквозными отверстиями, резиновым покрытием. Модели имеют перфорацию, которая снижает их прочность. При затяжке резина закрепленного шланга может продавливаться в отверстия, что делает их менее надежными. Рекомендуется использовать для вспомогательных задач, где не требуется высокая нагрузка.

Ленты без сквозных отверстий, с зубцами на обе стороны. Прочность таких крепежей выше благодаря цельной конструкции. Выступы на ленте обеспечивают надежную фиксацию, равномерное распределение нагрузки.

Ленты без отверстий, с внешними выпуклостями. Наиболее прочные модели. Выпуклости на наружной стороне предотвращают повреждение закрепляемого шланга, что делает их идеальными для мягких материалов или ответственных соединений.

2. Популярные конструкции

Перфорированные. Эти модели оснащены сквозными насечками на ленте. Они обладают высокой разрушающей нагрузкой, надежно фиксируют соединения. Для установки требуется отвертка или шестигранник.

С барашком. Отличаются наличием пластикового винта-барашка, который позволяет затягивать ленту вручную, без инструментов. Такие изделия удобны для бытового использования, например, при монтаже легких шлангов.

Усиленные (силовые). Это модели повышенной прочности. Их используют для фиксации толстостенных труб, в дренажных системах, гидравлических и пневматических установках. Усиленные модели выдерживают значительные нагрузки, устойчивы к воздействию агрессивной среды.

Класс червячных хомутов

При выборе крепежного изделия важно учитывать материал, из которого он изготовлен. Сталь, используемая для производства, напрямую влияет на прочность, коррозионную стойкость, долговечность крепежа. Чтобы упростить классификацию, производители выделили пять основных классов — от W1 до W5. Каждый имеет свои особенности и предназначение.

Класс W1

Крепежи изготавливаются из оцинкованной стали или стали с алюмоцинковым покрытием. Это наиболее доступный, широко используемый вариант. Однако он отличается низкой устойчивостью к коррозии, поэтому подходит для применения в условиях, где воздействие влаги и агрессивных сред минимально. Чаще всего используется в быту, например, для крепления шлангов в саду или на кухне.

Класс W2

Для производства корпуса и ленты W2 применяется сталь марки AISI 430, относящаяся к ферритным сплавам. Винт выполняется из стали с цинковым покрытием. Модели обладают лучшей стойкостью к коррозии, чем W1, часто применяются в автомобильной промышленности. Они используются в подкапотном пространстве, где нет прямого контакта с агрессивными жидкостями.

Класс W3

W3 изготавливаются полностью из нержавеющей стали AISI 430. Такой материал отличается высокой механической прочностью, устойчивостью к перепадам температур, защитой от коррозии в условиях воздействия слабых кислот, солей, влаги. Этот класс находит ограниченное применение, так как цена выше, а эксплуатационные свойства уступают более стойким W4 или W5.

Класс W4

Этот класс изготавливается из нержавеющей стали AISI 304 (аустенитный сплав A2). W4 устойчивы к коррозии, имеют высокую термостойкость, подходят для применения в условиях повышенной влажности. Их можно использовать для работы с питьевой водой, а также на кухне. Преимуществом является наличие в составе никеля, который повышает прочность, долговечность материала.

Класс W5

Для производства используется сталь AISI 316 (аустенитный сплав A4). W5 отличаются максимальной стойкостью к воздействию кислот, химикатов, солевых растворов. Они применяются в самых сложных условиях, таких как прокладка трубопроводов в агрессивных средах. Кроме того, немагнитные свойства позволяют использовать их рядом с электроникой, токопроводящими системами, например, для крепления кабелей.

Рейтинг лучших червячных хомутов — какие лучше выбрать

Сегодня на рынке выделяются несколько брендов, которые завоевали популярность благодаря своей надежности, характеристикам. Среди них можно отметить:

• MQS — классические крепежи из качественной стали, устойчивы к коррозии. Однако у некоторых пользователей дизайн крепления корпуса вызывает сомнения: обжатые края не закреплены точечной сваркой, что снижает надежность конструкции при высоких нагрузках.
• Отличительная черта хомутов Nemo — откидной замок. Это упрощает монтаж, демонтаж, что особенно ценно в условиях частой сборки-разборки. Крепление корпуса к ленте выполнено с помощью клепки, что значительно повышает надежность конструкции. Однако незначительная глубина шлица может затруднить затягивание стандартной отверткой.
• Nova впечатляет надежностью: точечная сварка крепко фиксирует корпус на ленте, что минимизирует риск перекоса при затягивании. При этом использование прочной стали обеспечивает высокую стойкость к нагрузкам.

Однако продукция INOXHUB уверенно конкурирует с этими представителями, предлагая высокое качество и надежность. В испытаниях изделия показывают отличные результаты, выдерживают нагрузки, не теряют своих характеристик даже при длительной эксплуатации. Продукция сертифицирована по ГОСТ, подходит для бытового использования и промышленных задач.

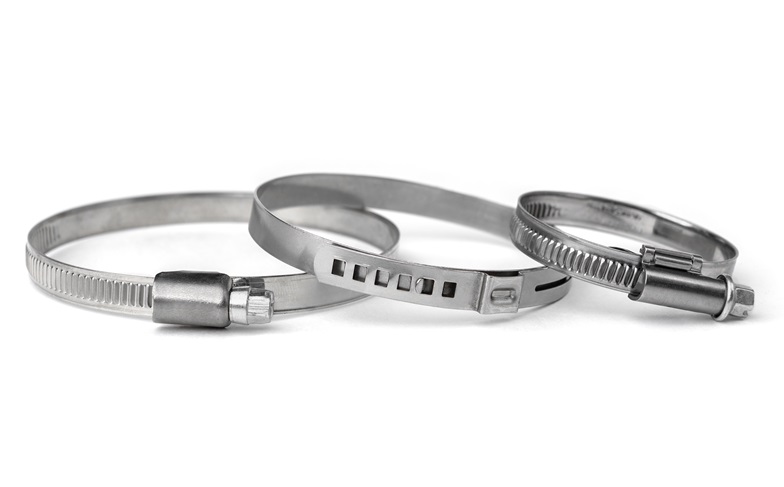

Как использовать червячный хомут для различных задач

Червячные хомуты универсальны в использовании, подходят для как мягких, так и жестких материалов. Регулируемая сила затяжки обеспечивает герметичность без повреждения труб. Они используются для крепления шлангов, труб, воздуховодов и других соединений, независимо от типа материала. Их можно применить в водоснабжении, газовых, отопительных системах, а также в автомобильной, строительной и промышленной сферах. В сельском хозяйстве крепежи могут быть использованы для крепления шлангов орошения или в системах подачи воды.

Как правильно установить и затянуть червячный хомут

Выберите крепеж, подходящий по диаметру. Он должен быть немного больше, чтобы легко охватывал соединение, но не был слишком свободным. Установите изделие на нужное место так, чтобы лента полностью охватывала шланг или трубу. Убедитесь, что корпус правильно расположен, а его зубья находятся в нужной части ленты для надежной фиксации.

Используйте отвертку для затягивания винта. Постепенно увеличивайте усилие, но избегайте слишком сильного затягивания, чтобы не повредить шланг или трубу. После затяжки проверьте, что кольцо сидит плотно, но не оставляет вмятин или повреждений на поверхности. При необходимости можно немного подтянуть или ослабить винт.

Частые ошибки при выборе и установке червячных хомутов

Неправильный выбор червячного хомута может привести к утечкам, ослаблению или разрыву соединения из-за неподходящего размера или материала. Изделия из некачественной стали могут быстро ржаветь, а модели с недостаточной прочностью не выдержат нагрузки, что приведет к деформации и повреждениям системы. Все это может вызвать дополнительные затраты на ремонт и замену оборудования.

Поэтому ошибки при выборе сводятся к тому, что не учитывается размер или материал крепежа. Неверно подобранный диаметр приводит к плохой фиксации, а неподходящий материал — к коррозии или быстрому износу. Также частая ошибка — это недостаточная прочность крепежного изделия для конкретной задачи, что может вызвать его разрушение под воздействием нагрузки. При установке важно избегать слишком сильной или слабой затяжки, чтобы не повредить соединение.

Часто задаваемые вопросы о червячных хомутах

Сколько раз можно использовать один и тот же червячный хомут?

Им можно пользоваться многократно, но только при условии, что он не деформирован и не поврежден. Если лента или винт имеют следы износа, коррозии или других повреждений, лучше заменить крепеж, чтобы обеспечить надежность соединения.

Какие инструменты нужны для установки червячного хомута?

Для установки чаще всего достаточно плоской или крестовой отвертки. Если крепеж оснащен барашком, то инструмент не понадобится.

Как проверить, правильно ли затянут червячный хомут?

Правильно затянутый крепеж не должен быть слишком тугим, чтобы не повредить шланг, но и не слишком слабым, чтобы не разбалтывалось соединение. Проверить это можно, слегка прокачав шланг под давлением. Если утечек нет, значит, крепеж затянут правильно.
