Сварка нержавейки — технология и особенности

«Можно ли варить нержавейку без потери свойств?», — этот вопрос может возникнуть у тех, кто впервые работает с этим металлом. Сварочные работы действительно требуют знаний, точного соблюдения технологий. Чтобы соединение получилось надежным, важно учитывать особенности сплава, правильно подбирать оборудование, режим работы. В этой статье разберем, как варить нержавейку, какие методы применяются и на что стоит обратить внимание.

Основные характеристики нержавеющей стали

Нержавеющая сталь устойчива к коррозии благодаря защитной оксидной пленке. Она образуется на поверхности при взаимодействии хрома с кислородом, препятствует разрушению материала. Поэтому металл и получил название «нержавеющая».

Сталь отличается прочностью, долговечностью, способностью выдерживать агрессивные условия. В составе сплавов, помимо хрома, могут присутствовать никель, молибден или титан. Эти элементы усиливают стойкость к механическим нагрузкам, повышают термостойкость. При сварочных работах важно учитывать марку стали, чтобы сохранить исходные качества материала.

Мнение о том, что нержавейку нельзя сваривать, появилось не случайно. Этот металл действительно сложнее в обработке, чем обычная сталь. При нарушении технологии защитная пленка разрушается, и шов становится уязвимым для коррозии. Перегрев во время сварки приводит к изменениям структуры сплава, снижает его прочность, долговечность. Эти особенности долгое время вызывали опасения, формировали мнение о невозможности качественной обработки нержавейки.

Современные методы позволяют избежать этих проблем. При грамотной подготовке, правильном выборе оборудования, материалов соединение получается прочным, а сталь сохраняет свои характеристики.

Виды сварки нержавеющей стали

Обработка нержавейки требует точного подбора технологии. Каждый метод имеет свои особенности, которые влияют на качество соединения, сложность выполнения работ. Выбор зависит от типа изделия (профиль, труба, лист и т.п), условий эксплуатации, толщины металла. Рассмотрим основные методы, которые применяются для работы с нержавеющей сталью.

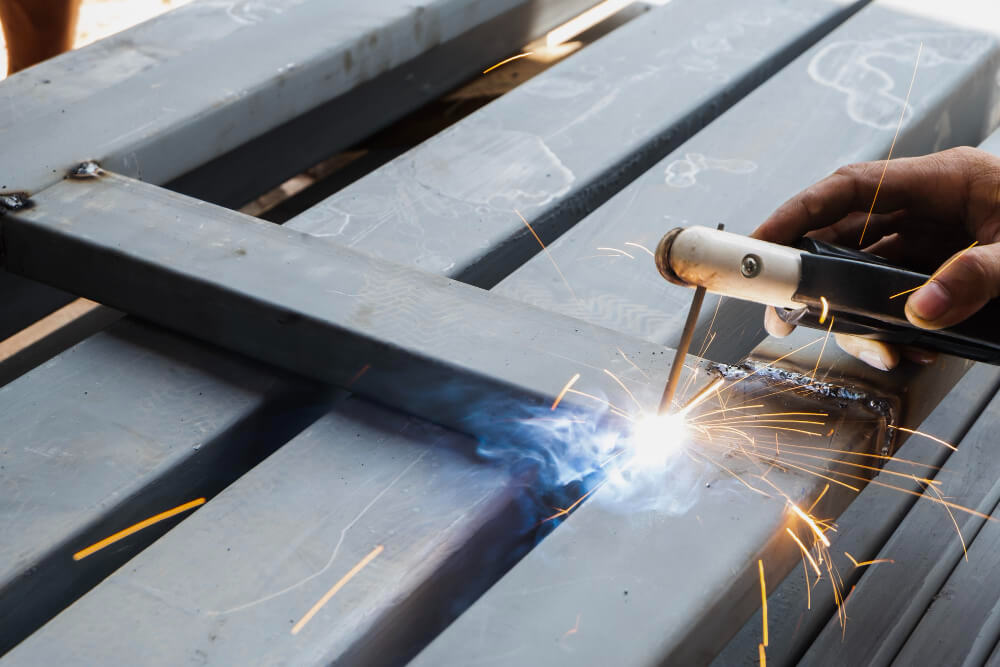

Ручная дуговая сварка (MMA, MMAW)

Сварной шов образуется за счет плавления кромок металла и электрода, поэтому их состав в идеале должен совпадать. При сгорании покрытия электродов выделяются газы, которые защищают сварочную ванну от окисления.

Процесс сопровождается образованием брызг и обильного шлака. Электрод необходимо вести вдоль линии стыка без лишних колебательных движений. В этом помогают функции сварочного инвертора, например, форсаж дуги. Преимуществом метода является возможность сваривать сталь в труднодоступных местах, в любом пространственном положении. Однако для тонких изделий (менее 3 мм) или конструкций с высокой нагрузкой ММА-технология не рекомендуется.

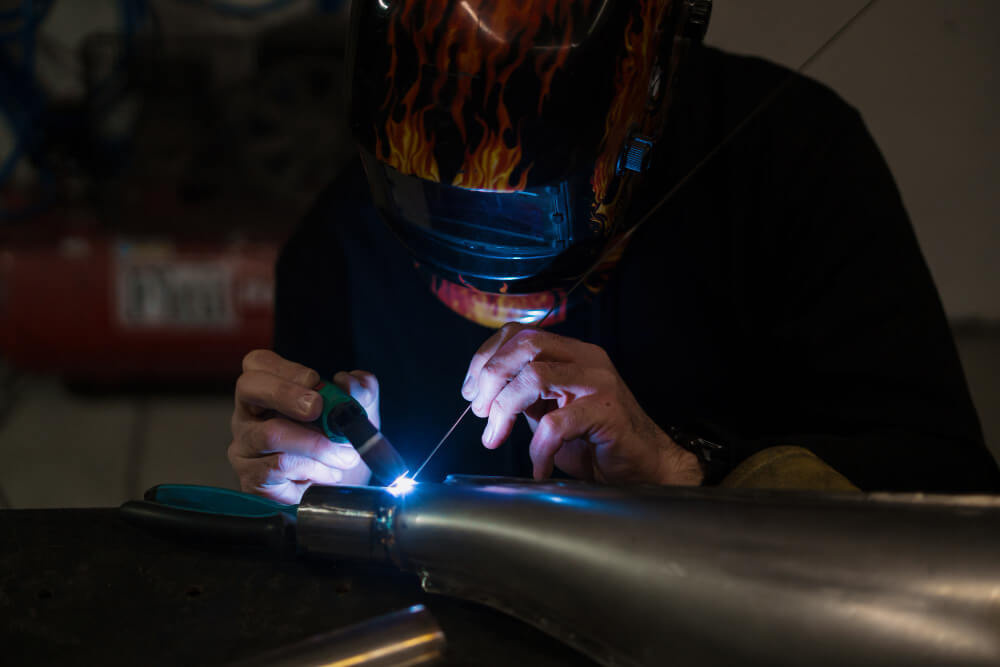

Аргонодуговая сварка (TIG, GTAW)

Осуществляется с использованием неплавящегося вольфрамового электрода и присадочного прута. Дуга горит между электродом и металлом изделия в режиме постоянного или переменного тока (DC/AC). Соединение формируется за счет плавления кромок деталей, ручной подачи присадки, состав которой должен соответствовать материалу изделия.

Защита сварочной ванны осуществляется аргоном, который подается еще до поджига дуги и выключается через 15–20 секунд после окончания сварочных работ. Это предотвращает окисление шва и преждевременное разрушение электрода. TIG-технология обеспечивает высокое качество соединения, точность, герметичность. Рекомендуется сваривать тонкостенные изделия, соединения с высокой нагрузкой.

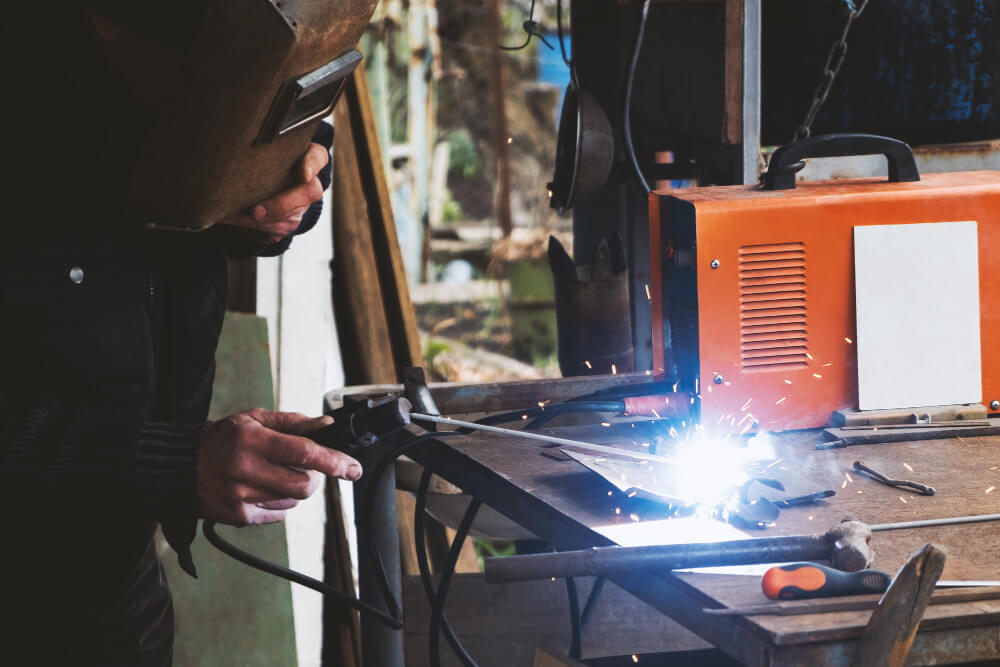

Полуавтоматическая сварка (MIG/MAG, GMAW)

Проводится с использованием проволоки-электрода, которая автоматически подается в сварочную зону через горелку вместе с защитным газом. Для защиты используют углекислый газ, аргон или их смесь (например, 70% аргона, 30% углекислоты) — выбор зависит от требований к качеству соединения.

Материал проволоки подбирают в соответствии с маркой нержавеющей стали, а ее диаметр зависит от толщины свариваемых деталей. Полуавтоматы позволяют сваривать в разных режимах: для толстых заготовок используют струйный перенос металла, для тонких — короткую дугу. Аппараты с функцией импульсного нагрева обеспечивают равномерный капельный перенос без перегрева изделия, что особенно важно при работе с нержавейкой.

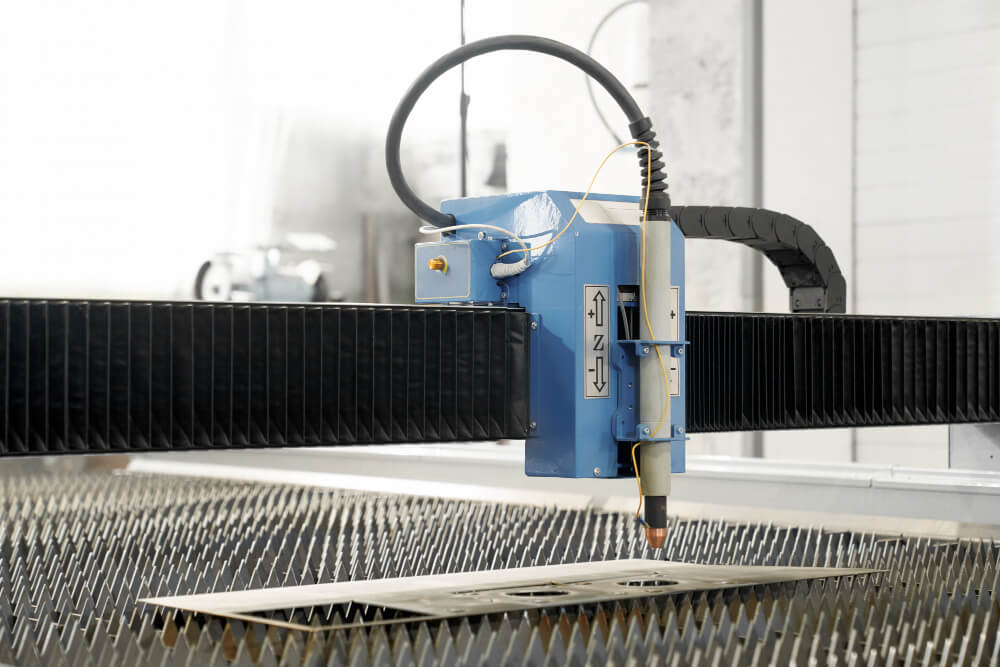

Лазерная и плазменная сварка

Эти виды относятся к высокоточным методам соединения металлов. Лазерная сварка концентрируется в тонком луче, что позволяет быстро и аккуратно соединять детали с минимальной зоной термического влияния. Плазменная основана на использовании высокотемпературной плазменной дуги, обеспечивающей глубокое проплавление, прочность шва.

Оба метода подходят для тонких заготовок и конструкций, где важна точность, эстетика, сохранение исходных свойств металла. Лазерная обработка востребована в электронной промышленности, медицине, производстве сложных изделий из нержавеющей стали.

Выбор присадочных материалов для сварки нержавейки

Присадочные материалы — это специальные проволоки или электроды, которые плавятся, формируют сварной шов. При работе с нержавеющей сталью важно подбирать присадку, максимально соответствующую химическому составу основного металла. Это позволяет сохранить коррозионную стойкость, прочность, пластичность соединения.

Выбирая материал, ориентируются на марку стального сплава, условия эксплуатации изделия. Например, для сварки нержавеющей трубы марки AISI 304 часто используют присадочную проволоку ER308L. Она обладает пониженным содержанием углерода для повышения устойчивости к межкристаллитной коррозии.

Подготовка к сварке нержавеющей стали

Подготовка поверхностей — залог качественного сварного соединения при работе с нержавейкой. Даже незначительные загрязнения, неправильная подгонка или нарушение сварочного режима могут привести к потере коррозионной стойкости соединения, снижению его прочности.

Очистка поверхности перед сварочными работами

Перед началом работ детали, трубы или профиль тщательно очищают от загрязнений, масел, ржавчины, оксидной пленки. Для этого используют специальные обезжиривающие составы, механическую зачистку нержавеющей щеткой или обработку шлифовальным кругом из инертного материала. Нельзя применять углеродистый инструмент — даже незначительное загрязнение железом может стать причиной точечной коррозии. После очистки детали должны оставаться сухими, чистыми.

Контроль зазора и подгонка деталей

Правильный зазор между свариваемыми элементами или трубами влияет на стабильность дуги, качество проплавления, вид швов. Для тонколистовой нержавейки зазор минимален — от 0,5 до 1 мм. При обработке более толстых деталей допускается увеличение зазора, чтобы обеспечить надежное проплавление кромок. Точная подгонка позволяет избежать напряжений в шве, предотвратить деформации конструкции в процессе охлаждения.

Выбор режима сварки

Чтобы надежно сварить стальные элементы, важно правильно подобрать режим: силу тока, напряжение, скорость подачи присадки, скорость перемещения горелки. Для тонких деталей выбирают низкий ток, малый нагрев, чтобы избежать прожогов, деформаций. Толстые изделия требуют более мощного режима с контролем глубины проплавления. Также нужно учитывать тип электрода или присадочной проволоки, вид защитного газа, диаметр электрода для оптимального результата.

Основные ошибки при сварке нержавеющей стали:

• Недостаточная фиксация, из-за чего детали могут сместиться во время работ.
• Неправильный угол наклона электрода к поверхности — меньше 45° или больше 60°.
• Игнорирование вязкости сварочной ванны, что приводит к неравномерному заполнению соединения, образованию дефектов.
• Если медленно сваривать изделия длинной дугой, то увеличивается риск прожогов, которые ухудшают структуру металла в зоне стыковки.
• Форсированное охлаждение швов водой или воздухом, вызывающее внутренние напряжения, растрескивание.
• Использование электродов неподходящего диаметра для толстых заготовок.
• Неправильная настройка силы тока, что приводит к слабому провару или перегреву металла.

Методы защиты сварного шва от коррозии

После завершения сварочных работ стык очищают от шлака, окалины, используя молоток-шлакоотбойник, металлическую щетку или шлифовальный инструмент. Для улучшения внешнего вида, удаления мелких дефектов применяют шлифовку — сначала грубым абразивом, затем лепестковыми дисками с более мелким зерном. При необходимости создания зеркальной поверхности обработку завершают полировкой войлочным кругом с пастами разной степени зернистости. Чтобы повысить устойчивость стыка к коррозии, особенно на изделиях, работающих во влажной среде, применяют химическую обработку — пассивацию или травление, которые восстанавливают защитный слой оксида хрома на поверхности нержавейки.

Контроль качества сварки

После окончания сварочных работ важно провести проверку качества соединений. На начальном этапе выполняется визуальный осмотр: шов должен быть ровным, без пор, трещин, наплывов или непроваров. Обращают внимание на равномерность ширины шва, правильность проплавления, отсутствие пережогов металла.

При необходимости (например, если сваривали трубы) проводят дополнительные испытания: ультразвуковую дефектоскопию, рентгенографию или капиллярный контроль. Эти методы помогают выявить скрытые дефекты внутри шва, оценить его надежность. Только после успешного прохождения всех проверок сварное соединение можно считать готовым к эксплуатации.
