Как согнуть профильную трубу: советы и правила

Профильная труба — один из самых популярных видов металлопроката, применяемый в промышленности, строительстве, мебельном производстве и в быту. Интересный факт — металлоизделие можно гнуть без потери эксплуатационных характеристик. Для изменения формы нужно учитывать градус кривизны единицы продукции, чтобы обеспечить дальнейшую гибку без потери качества изделия. Сгибать трубу может потребоваться в бытовых условиях, часто гнутые конструкции находят применение в нефтяной промышленности, машиностроении, продуктовой отрасли.

Что такое профильная труба и зачем её гнуть?

Трубный гибкий профильный прокат представляет собой полое металлическое изделие с квадратным, прямоугольным или овальным сечением. Широко используется в различных сферах благодаря прочности, антикоррозийному эффекту, возможности легко поддаваться гибке. Другие достоинства:

• легко загибать, обрабатывать, монтировать с другими материалам через сварку, крепежными комплектующими;
• подходит как заготовка для изготовления конструкций под разные задачи, например, для каркаса навеса;
• можно гнуть под определенным градусом;
• поддается ковке при термической обработке.

Долговечность, устойчивость к механическим нагрузкам обеспечивают ребра жесткости по периметру. Именно из-за них гнуть руками гибкий металл сложно для рядового обывателя.

Гибкий материал прослужит долго и в гнутом состоянии, если его сгибать четко по рекомендациям профессионалов.

Основные параметры профильных труб, влияющие на процесс гибки

Гибка профильной трубы — процесс трудоемкий, но, если учитывать все параметры проката, который у вас на руках, загибать будет несложно.

Прокат характеризуется изобилием форм сечения, в основном можно встретить прямоугольные модификации и квадратные. Также производства выпускают изделия овальной формы, треугольного и шестиугольного сечения.

Вот основные параметры трубопроката, которые помешают сгибать изделие под градусом:

Толщина профиля. Чем толще стенка, тем сложнее будет загибать трубу без использования специального инструмента.

Размер профиля. Крупногабаритный по высоте или ширине гибкий профиль сложнее гнуть, чем другие марки.

Радиус изгиба профиля. Необходимо заранее определить нужный радиус изгиба, так как чрезмерно большой/маленький радиус может привести к деформации, разрыву металла.

Материал. Материалы имеют разные свойства пластичности, поэтому, чтобы согнуть руками тот или иной профиль, может пригодиться особая технология.

Металлоконструкции изготавливают из таких видов стали:

• Оцинкованная. Сочетает в себе антикоррозийные свойства и долговечность, легко загибать.
• Углеродистый трубный прокат. Гибкий тип металла, отличается прочностью.
• Легированная гибкая сталь. Стойкая к ржавчине, не уступает по прочности углеродистой.
• Нержавеющий металл. Лидер на рынке, используется для домашних и промышленных целей за счет устойчивости к агрессивным кислотным, щелочным средам.

Гнуть профильную трубу без ущерба ее целостности можно, следуя рекомендациям и используя подходящие инструменты.

Как загибать? Почему могут возникнуть сложности

Задумываясь о том, как согнуть профильную трубу собственными силами, нельзя не брать во внимание вероятные проблемы в процессе обработки металлоизделия.

Сгибать трубу под градусом без соблюдения техники — дело безрезультатное. Внешняя стенка конструкции подвергается растяжению, а внутренняя — сжатию. Расскажем, чем это чревато:

1. Перекрутка по оси — это деформация, при которой профиль скручивается вдоль своей оси.
2. Появление складки как на поверхности гнутого профиля, так и внутри его полости.
3. Трещины, возникающие из-за нагрузки на тонкие стенки.
4. Ввиду перегрева материал теряет прочность в определенной зоне, это приводит к преждевременной поломке всей конструкции.
5. Излом секции из-за неравномерной нагрузки.
6. Изменение формы сечения металлоизделия.

Методы гибки профильных труб: их особенности и подходящие случаи

На производстве профильные изделия загибают на специализированных станках. Эти станки оснащены тремя роликами: двумя нижними опорными-ведущими и одним верхним прижимным-ведомым. Первые два ролика служат для опоры и протяжки гибкого профиля вперед-назад, а третий ролик гнет сверху, формируя градус изгиба. Станки могут иметь ручной или электрический привод. Этот способ позволяет загибать плавные угловые переходы, подобные аркам. Арка правильной формы станет отличным дополнением к конструкции навеса под автомобиль, частью каркаса теплицы или беседки. Можно попробовать изменить форму на самодельном станке, где давление оказывает домкрат, помогающий загибать изделие. Подход актуален, если требуется серийное изготовления загнутых заготовок или деталь для навеса.

Если нужно срочно гнуть профиль для теплицы или навеса, используйте эти методы:

Холодная гибка. Используется для предотвращения складок и трещин. Наполнитель (например, песок) помогает сохранить форму конструкции при гибке. Метод применяется для гибких конструкций малого сечения, диаметр стенок которых не превышает 1,5 мм. Умельцы сгибают металл руками под нужный градус в морозную погоду, заливая в гнутый профиль холодную воду — заготовку нужно заделать торцами, подождать, пока вода в ней замерзнет, и с помощью тисков и мускульной силы гнуть ее под нужным градусом. Этот метод более безопасен, но ограничен в возможностях для толстостенных труб.

Горячий способ. Потребуется раскалить трубопрокатную единицу до красна, для этого подойдет любой источник пламени: паяльная лампа, газовый котел, открытый огонь. В момент максимального нагрева профиль загибают и оставляют до охлаждения. Изгибать руками можно и толстостенные марки металлопроката, но только для получения больших радиусов. Если в холодном методе деформации заливалась вода, в горячей обработке можно использовать песок: заткнуть концы гибкой заготовки деревянными чопиками. Песок не даст изделию пойти против своей оси, предотвратит возникновение эффекта «гофры».

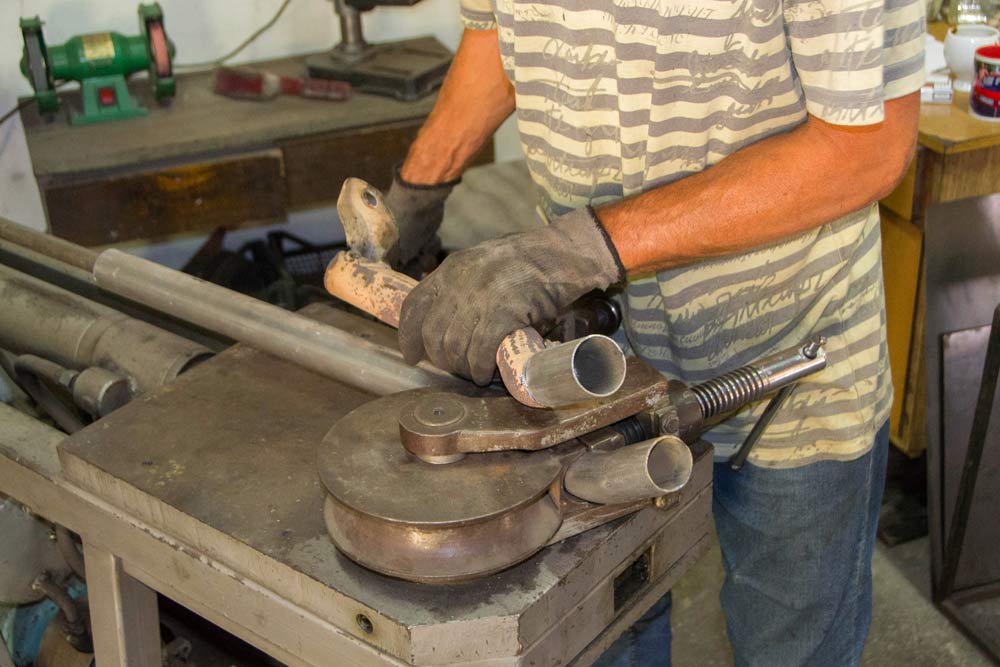

Использование трубогиба. Наиболее эффективный домашний метод для получения точного, равномерного изгиба. Трубогибы бывают ручными и электрическими, что позволяет загибать конструкции различного диаметра, толщины. Формовку арки профилегибочный станок осуществляет без нагрева и заморозки, а также без задействования силы рук.

Секторная нарезка. В этом случае сгибать металл не придется. В основе метода лежит удаление фрагментов болгаркой с отрезным диском. Для придания формы угла под 90 градусов, потребуется сделать v-образный надрез в 45 градусов, далее завершить гнутый профиль нужно руками — соединить части, образуя прямой угол.

Инструменты и оборудование для гибки

Как согнуть профильную трубу в домашних условиях? Гибка металла осуществляется ручным и механизированным способом.

Руками сгибать профиль без вспомогательного инструмента практически невозможно, поэтому лучше пользоваться гибочными тисками — нагрузка на руки снизиться, но выполнить задачу все равно будет сложно.

Формовка гибкого металлопроката для изготовления навеса механическим способом значительно сэкономит ваше время и силы, снизит риск травмировать руки. Рассмотрим популярное оборудование:

1. Трубогиб. Основной инструмент для заданной цели. Может быть ручным или электрическим.
2. Песок или другой наполнитель. Для холодной гибки с наполнителем.
3. Газовая горелка. Для горячей гибки.
4. Шаблон или лекало. Для контроля точности изгиба.
5. Защитные перчатки, очки. Для обеспечения безопасности при работе.

У «продвинутых пользователей», регулярно занимающихся формовкой металлоизделий под заготовки, может быть и более серьезная аппаратура. Например, листогибочный пресс — за счет слаженного функционала гнет четкий угол без изъяна. Вальцовый станок — выдаст гнутый профиль после обработки роликами, техника способна загибать сложные гибкие формы, в том числе арки под навесы.

Техника безопасности при гибке профильных труб

Даже при таком, казалось бы, простом приеме, как согнуть профтрубу, нужно следовать технике безопасности. Первое, что может пострадать при формовке металла для навеса, — это руки.

Используйте защитные средства: перчатки, очки и спецодежда помогут защитить вас от травмирования и резкого отскока металлического фрагмента.

Работайте на устойчивой поверхности: убедитесь, что рабочее место стабильно, удобно. Уберите все ненужные предметы.

Не превышайте допустимые нагрузки: избегайте чрезмерного давления на профтрубу, чтобы предотвратить ее повреждение.

Следите за температурой: гнуть гибкий горячим способом опасно, важно быть предельно внимательным, чтобы не допустить ожогов. Также контролируйте температуру нагрева, чтобы не перегреть гнутую конструкцию.

Подготовка трубы к процессу гибки

Прежде чем согнуть профильную трубу для навеса, ее необходимо подготовить.

Очистите поверхность: удалите грязь, уберите ржавчину наждаком.

Проверьте состояние трубы: убедитесь, что нет трещин, деформаций или других дефектов. Если присутствует заводской брак, он обязательно негативно проявит себя в ходе обработки.

Нанесите разметку: отметьте места будущих сгибов через лекало, чтобы предварительно примериться, прежде чем загибать профиль.

Как изгибать трубы в домашних условиях

Если вы впервые сталкиваетесь с такой задачей или вам срочно нужна гнутая труба для навеса, вот несколько советов:

• не стоит спешить, лучше постепенно сгибать изделие, регулируя изменения градуса;
• чтобы понять принцип процесса, можно использовать ненужную заготовку и опробовать метод сгиба на ней, чтобы избежать ошибок в будущем;
• шаблон избавит от надобности рисовать градус изгиба руками, и позволит получить нужное изделие с первого раза.

Как правильно гнуть трубу вручную для навеса: пошаговая инструкция

Сгибать профильную трубу руками – трудоемкое занятие. Чтобы минимизировать риск неудачи, следуйте инструкции:

1. Определите место для формовки, нанесите метки.
2. Используйте тиски или другое приспособление для надежной фиксации.
3. Постепенно сгибайте трубу руками, следя за градусом изгиба.
4. После завершения гибки проверьте гнутое металлоизделие на соответствие заданным параметрам.

Как проверить качество и точность гнутого металла

Качество и точность выполненной работы можно проверить через детальное измерение углов — для этого нехитрого действия потребуется транспортир. Визуально осмотреть изогнутый фрагмент профтрубы тоже не помешает — даже невооруженным глазом можно увидеть сколы, трещины или гофру при нарушении технологии гибки. Определяющим моментом станет тест гнутого металлопроката перед установкой навеса — испытайте деталь механическими нагрузками, или приложив силу руками. Включите шаг проверки на «геометрическую стабильность» — соответствует ли изделие заданной форме после нагрузки.

Примеры применения гибкого профиля

Гнутые профильные трубы находят применение в самых разнообразных областях:

1. Навесы и козырьки: гнутые арочные конструкции для защиты быта и автомобилей от осадков.
2. Каркасы мебели: стулья, столы, мягкая и корпусная мебель.
3. Декоративные элементы: ограждения, решетки и другие украшения для сада.
4. Ритуальная атрибутика: гнутый профиль применяется для изготовления оград и декоративных элементов на кладбищах.

Часто задаваемые вопросы по гибке профильных труб

Можно ли гнуть профиль без трубогиба руками?

Да, но это потребует значительных усилий, может привести к неравномерной деформации изогнутого фрагмента.

Какой минимальный радиус изгиба возможен?

Минимальный радиус зависит от материала, толщины стенки трубы. Для этого потребуется умножить изначальный диаметр трубы на 2, максимум на 3 — больше этого значения гнуть нельзя.

Какие материалы лучше всего подходят для гибки?

Медь, алюминий и низкоуглеродистая сталь — наиболее гибкие, податливые сплавы для изготовления навесов.

Умение загибать гибкую металлическую трубу — полезный навык, который пригодится в различных строительных задачах и в производственных проектах. Правильный выбор метода гибки, инструментов и соблюдение техники безопасности позволят вам достичь качественного результата и создать надежные, эстетичные конструкции для навесов, арок в теплицу.
