Какую нагрузку выдерживает профильная труба

Профильные трубы применяются в строительстве, машиностроении, при изготовлении мебели, металлоконструкций. От их прочности зависит безопасность конструкции и срок её службы. Поэтому перед началом работы важно понимать, какую нагрузку выдерживает профильная труба определённого сечения и толщины стенки. Это позволяет правильно подобрать материал, избежать лишних затрат, снизить риск деформаций или поломок. В статье разберём, какие факторы влияют на несущую способность профильной трубы и как рассчитать допустимую нагрузку.

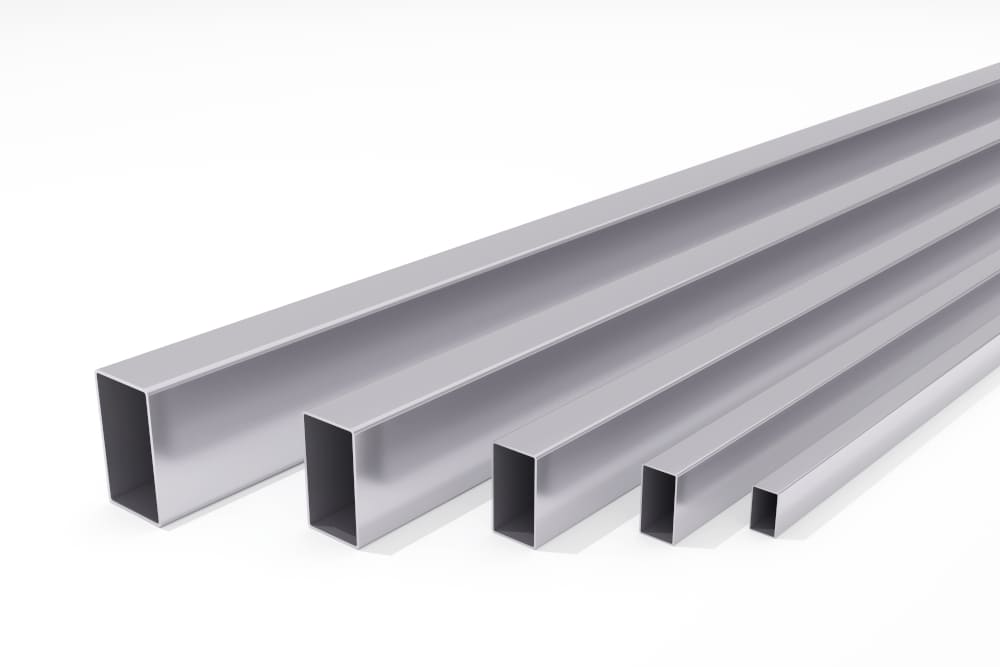

Обзор типов профильных труб

Профили бывают с разным сечением — квадратным, прямоугольным или круглым. От формы зависит, как труба поведёт себя под нагрузкой и где её целесообразно применять. Квадратные чаще используют в опорах и каркасах, круглые — для перил и ограждений.

Толщина стенки и параметры сечения также определяют, сколько профиль может выдержать. При этом не всегда более массивное изделие выдерживает большую нагрузку — многое зависит от условий эксплуатации. Материал тоже играет важную роль. На практике чаще всего применяют стальные трубы марок AISI 201, 304, 316, 430. Для некоторых задач подходят алюминиевые сплавы. Каждый вариант отличается по весу, прочности и стойкости к внешним воздействиям.

Как рассчитывается нагрузка на профильную трубу

Понять, сколько способен выдержать трубопрофиль, можно разными способами. Основная задача — оценить усилия, действующие на изделие, и сопоставить их с допустимыми пределами. Особенно важно это при проектировании конструкций, где предусмотрены опоры или пролёты.

Метод 1. Использование таблиц из технических справочников

Этот способ удобен при наличии исходных данных. Таблицы уже учитывают типы закреплений, параметры профиля, характер воздействия. Чтобы воспользоваться ими, потребуется:

• значение момента инерции (обозначается как I) — его можно найти в ГОСТ 8639–82 для квадратных труб и ГОСТ 8645–68 для прямоугольных;
• длина пролёта (обозначается как L);
• нагрузка на трубу (Q);
• модуль упругости материала — его берут из нормативных документов.

Эти данные подставляют в формулы, выбираемые в зависимости от схемы закрепления, направления действия нагрузки. Расчёт позволяет заранее определить, справится ли профиль с задачей без деформации.

Метод 2. Применение формулы изгибающих напряжений

Для более точной оценки подходит формула:

σ = M / W, где M — изгибающий момент, W — момент сопротивления.

Этот способ основан на законах механики, даёт более точные результаты, особенно если трубопрофиль работает на изгиб. При расчёте важно учитывать свойства металла, условия, в которых изделие будет использоваться.

Метод 3. Использование онлайн-калькуляторов

В сети доступны инженерные калькуляторы, помогающие выполнить расчёты автоматически. Они требуют ввода тех же данных: сечение, длина, тип воздействия, материал. Однако важно понимать, что такой расчёт остаётся ориентировочным. Он не учитывает всех особенностей конкретного проекта.

Влияние толщины стенок на нагрузочную способность профильной трубы

Чем тоньше металл, тем выше риск деформации. При нагрузках на изгиб изделие с тонкой стенкой быстрее теряет форму, особенно при длинных пролётах. Такой профиль менее устойчив к скручиванию, продольному сжатию. В сложных условиях прочности может просто не хватить.

Модели с толстыми стенками лучше справляются с давлением, динамическими усилиями. Их применяют там, где важна стабильность, высокая прочность — например, в строительстве несущих каркасов, навесов, перил или опорных стоек. Однако у увеличения толщины есть обратная сторона. Вес конструкции возрастает, а значит, меняется расчёт фундамента или опор. Кроме того, такие изделия дороже, сложнее в обработке.

Нагрузочная способность профильных труб при различных типах нагрузок

Устойчивость профиля зависит не только от его параметров, но и от характера этих усилий:

• Сжатие. В этом случае большую роль играют толщина стенки, высота конструкции и способ закрепления. Чем выше трубопрофиль и тоньше металл, тем выше риск потери устойчивости.
• Изгиб. Профили, установленные горизонтально, чаще всего воспринимают изгибающие воздействия. При недостаточной толщине или ошибках в расчётах он может прогнуться.
• Растяжение. Это один из наименее опасных сценариев. Металлический профиль хорошо переносит такие усилия, особенно при равномерном распределении нагрузки.

Каждый тип воздействия ограничивает прочность по-разному. Поэтому при расчётах важно учитывать не только массу конструкции, но и то, как она будет использоваться.

Как выбрать профильную трубу с учётом её нагрузочной способности?

Прежде всего, важно определить, в каком режиме трубопрофиль будет работать — на сжатие, изгиб, растяжение или при комбинированных усилиях. От этого зависит, какое сечение подойдёт, и какие значения прочности будут достаточны. Для вертикальных опор важна устойчивость к сжимающим усилиям, для балок — способность выдерживать изгибающие моменты. При этом играет роль не только форма сечения, но и толщина стенки. Чем она больше — тем выше сопротивление деформации.

Не стоит забывать и о длине пролёта. Чем она больше, тем выше нагрузка при прочих равных условиях. В этом случае важна схема расстановки опор: крайнее закрепление, промежуточные стойки, равномерное или точечное распределение веса — всё это влияет на расчёты.

Чтобы не ошибиться, проще всего свериться с таблицами нагрузок, использовать онлайн-калькуляторы или обратиться за расчётом к специалистам. Это позволит выбрать модель с нужным запасом прочности и без избыточных затрат.
